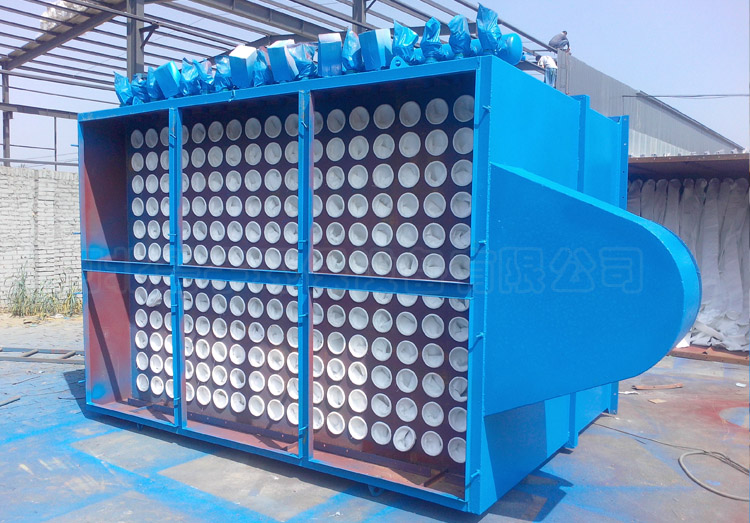

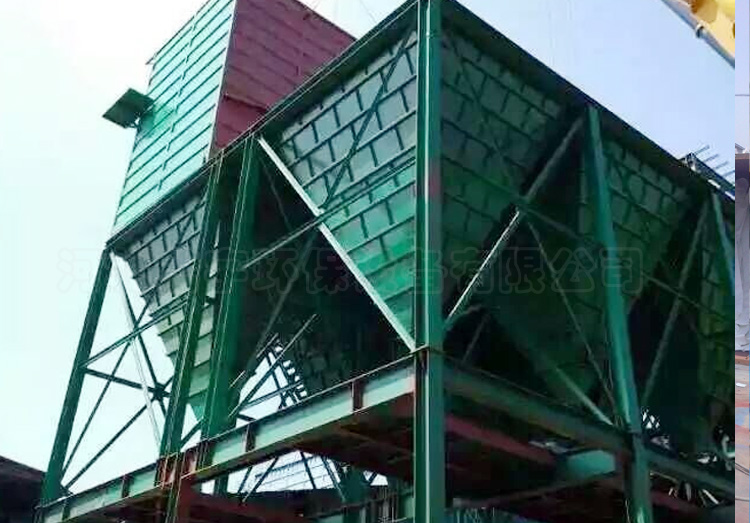

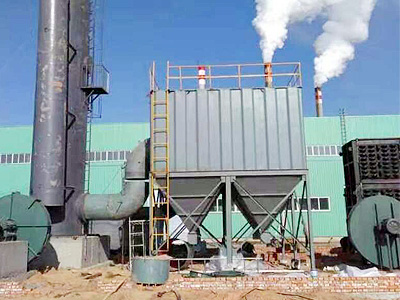

鍋爐布袋除塵器基本結構由風機、過濾器和集塵器三個部分組成，各部件都安裝在一個立式框架內，鋼板殼體，烘漆防銹，運行可靠，使用方便。脈噴單機除塵器風機采用離心風機，風量大，風壓高，并采用消聲措施，噪音小。過濾器采用扁布袋組，每個布袋內裝有彈簧鋼絲網，過濾效果好。清灰機構采用電動機帶動偏心輪、連桿使布袋抖動而清掉沾在濾袋表面的粉塵。此鍋爐布袋除塵器設有檢修門，方便檢修和換袋。
鍋爐布袋除塵器屬于機械抖動型除塵器，可以將氣流中的粉塵以及顆粒進行收集和分離，主要采用機械振打方式進行清灰，該脈噴單機除塵器除塵器可配拋丸機，及砂機、粉碎機、篩砂機、混砂機等粉塵濃度較高的設備除塵，實踐證明運行穩定，噪音小，除塵效率高，操作維修方便。脈噴單機除塵器主要由外殼體、高壓風機、過濾布袋、集塵抽屜、腹腔室、進風管、風道、電路裝置等組成。
鍋爐布袋除塵器的選型：
脈沖布袋除塵器采用零部件裝配方式設計，部件分為殼體、過濾、噴吹、卸灰及控制共5部分。殼體部分由不同的模板組成，模板與模板之間采用螺栓螺母固定、不需要_焊接。過濾部分由籠骨及過濾袋組成，采用脹圈固定方式，安裝簡易。噴吹部分由氣包、淹沒式膜片閥、噴吹管及密封組件構成，可在現場簡單裝配，不需要_的焊接。卸灰部分可根據客戶的要求提供不同的方式，模塊式設計，裝配采用螺栓螺母固定、不需要_焊接?？刂撇糠钟擅}沖順序控制器及差壓表（儀）組成，可在現場簡單裝配，不需要二次配線。
鍋爐布袋除塵器有1T,2T,10T,20T等多種規格分為兩種安裝形式，以滿足不同場合的使用要求。
