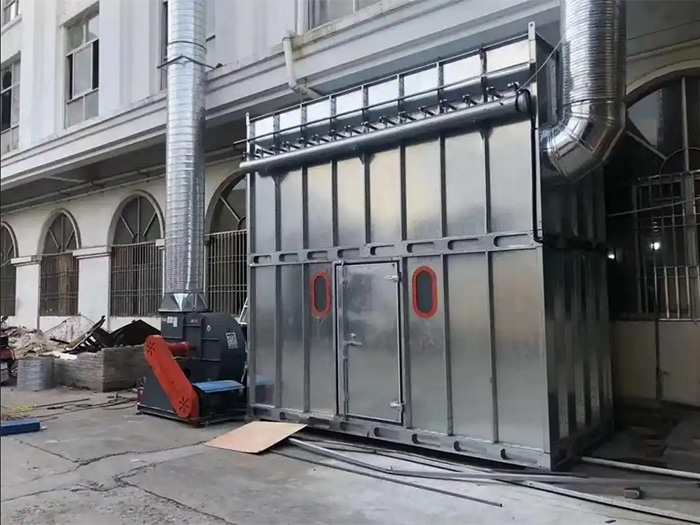

以下是布袋除塵器的主要結構組成：
一、主體結構
箱體：上箱體：即凈氣室，主要用于固定袋籠、濾袋及氣路元件，制成全密閉形式。
中箱體：安裝濾袋組件，是煙氣凈化的主要場所。
灰斗：設在袋室下部，用于堆積粉塵，同時作為下進氣總管使用?；叶返膹姸葢?yīng)能承受系統的壓力及積灰的重力?；叶返男螤钣胁坌?、四菱型兩種。
結構框架：用于支撐除塵器本體、灰斗及卸灰設備等。
支腿（柱）：支撐整個除塵器的重量。
二、濾灰系統
濾袋：是布袋除塵器的核心部件，用于過濾空氣中的粉塵。濾袋的材料通常為合成纖維、纖維或玻璃纖維織成的布或氈。
濾袋支架（籠骨）：用于支撐濾袋，使之在過濾及清灰狀態下張緊并保持形狀，減少受折損傷。
花板：用于支撐濾袋組件，分隔過濾室（含塵段）及凈氣室，并作為除塵器濾袋組件的檢修平臺。濾袋組件從花板裝入。
三、進氣與排氣系統
進風口：是布袋除塵器的進口，與外界相通，用于將外界的空氣吸入除塵室。進風口一般配有可調節大小的百葉窗，以控制空氣的進入量。
出風口：是布袋除塵器的出口，與外界相通，用于將除塵后的空氣排出除塵室。出風口一般配有風量調節閥，以控制排出的空氣量。
進氣系統：包括進風導流總管、導流板等，用于引導含塵氣體進入除塵器。
排氣系統：包括排氣管道等組成的除塵器凈化氣體排放系統。
四、清灰系統
脈沖閥：用于各收塵室噴吹清灰。脈沖閥由閥體、中閥體、閥蓋、主膜片和控制膜片等組成。當袋室進入清灰狀態后，脈沖閥打開（時間很短），壓縮空氣沖進氣箱并涌入濾袋，使濾袋產生鼓脹和振動實現清灰的目的。
壓縮空氣罐：提供壓縮空氣的儲存裝置，提升閥和脈沖閥所需的空氣壓力。
清灰氣路系統：包括儀表、氣源、空氣管路、分氣包等，用于控制和調節清灰過程中的壓縮空氣。
綜上所述，布袋除塵器的結構組成復雜且精細，每個組成部分都發揮著重要的作用，共同確保除塵器的正常運行和除塵效果。
